17.2 Настройка EFM OAM
17.2.1 Обзор
Введение в функциональность
В данной главе приведена полная настройка EFM OAM. Для получения подробной информации о командах, использованных в этом примере, или для ознакомления с результатами команд проверки, обратитесь к справочнику команд OAM. Чтобы избежать повторений, некоторые общие команды, такие как configure terminal, не указаны в разделе с используемыми командами.
Основные функции Ethernet для первой мили - Операции, Администрирования и Обслуживания (EFM-OAM) включают мониторинг производительности канала, обнаружение неисправностей, сигнализацию о неисправностях и сигнализацию о loopback. Информация OAM передается в медленных кадрах протокола, называемых OAM Protocol Data Units (OAMPDUs). OAMPDU содержат соответствующую контрольную и статусную информацию, используемую для мониторинга, тестирования и устранения неполадок на каналах с поддержкой OAM.
Принцип работы
Ссылка: IEEE 802.3ah (2004)
17.2.2 Конфигурация
Настройка включения EFM

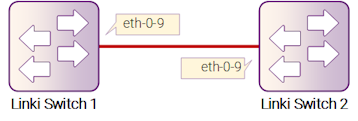

Рисунок 17-1: EFM
Следующая настройка одинакова для Switch1 и Switch2.
Шаг 1: Войти в режим конфигурации
Switch# configure terminal
Шаг 2: Войти в режим конфигурации интерфейса и включить Ethernet OAM
Switch(config)# interface eth-0-9
Switch(config-if)# ethernet oam enable
Switch(config-if)# ethernet oam mode active
Switch(config-if)# ethernet oam link-monitor frame threshold high 10 window 50
Switch(config-if)# exit
Режим ethernet oam mode может быть "active" или "passive". Например:
Switch(config-if)# ethernet oam mode passive
Как минимум один из коммутаторов, среди Switch1 и Switch2, должен использовать активный режим. Если оба коммутатора используют активный режим, это также будет работать нормально.
Шаг 3: Выйти из режима конфигурации
Switch(config)# end
Шаг 4: Проверка
СEFM Discovery Machine State должно быть “send any” на обоих устройствах. Это ожидаемое нормальное рабочее состояние для OAM на полностью рабочем канале.
Различные OAM discovery state machine определяются ниже:
- ACTIVE_SEND_LOCAL: DTE, настроенный в активном режиме, отправляет информационные OAMPDU, содержащие только локальные данные Local Information TLV. Это состояние называется ACTIVE_SEND_LOCAL. В этом состоянии локальное DTE ожидает получение информационных OAMPDU от удаленного DTE.
- PASSIVE_WAIT: DTE, настроенный в пассивном режиме, ожидает получения информационных OAMPDU с локальными данными Local Information TLV, прежде чем отправить свои OAMPDU с Local Information TLV. Это состояние называется PASSIVE_WAIT. Пассивное DTE не может завершить процесс OAM Discovery при подключении к другому пассивному DTE.
- SEND_LOCAL_REMOTE: Как только локальное DTE получает информационные OAMPDU с локальными данными Local Information TLV от удаленного DTE, оно начинает отправлять OAMPDU, содержащие как локальные, так и удаленные данные Local и Remote Information TLV. Это состояние называется SEND_LOCAL_REMOTE.
- SEND_LOCAL_REMOTE_OK: Если локальный OAM клиент считает настройки на локальном и удаленном DTE приемлемыми, он переходит в состояние SEND_LOCAL_REMOTE_OK.
- SEND_ANY: После получения OAMPDU, указывающего, что удаленное устройство удовлетворено настройками, локальное устройство переходит в состояние SEND_ANY. Это ожидаемое нормальное рабочее состояние для OAM на полностью рабочем канале.
- FAULT: Если OAM сброшен, отключен или таймер канала истек, процесс обнаружения возвращается в состояние FAULT.
Результаты проверки на Switch1:
Switch# show ethernet oam discovery interface eth-0-9
eth-0-9
Local client:
-------------
Administrative configurations:
Mode: active
Unidirection: not supported
Link monitor: supported(on)
Remote Loopback: not supported
MIB retrieval: not supported
MTU Size : 1518
Operational status:
Port status: send any
Loopback status: no loopback
PDU revision: 1
Remote client:
--------------
MAC address: e6c2.47f6.7809
PDU revision: 1
Vendor(oui): e6 c2 47
Administrative configurations:
Mode: active
Unidirection: not supported
Link monitor: supported
Remote Loopback: not supported
MIB retrieval: not supported
MTU Size : 1518
Результаты проверки на Switch2:
Switch# show ethernet oam discovery interface eth-0-9
eth-0-9
Local client:
-------------
Administrative configurations:
Mode: active
Unidirection: not supported
Link monitor: supported(on)
Remote Loopback: not supported
MIB retrieval: not supported
MTU Size : 1518
Operational status:
Port status: operational
Loopback status: no loopback
PDU revision: 1
Remote client:
--------------
MAC address: 409c.ba1a.5a09
PDU revision: 1
Vendor(oui): 40 9c ba
Administrative configurations:
Mode: active
Unidirection: not supported
Link monitor: supported
Remote Loopback: not supported
MIB retrieval: not supported
MTU Size : 1518
Настройка Remote Loopback
Рисунок 17-2: EFM
OAM remote loopback может использоваться для локализации неисправностей и тестирования производительности канала связи. Кроме того, реализация может анализировать зацикленные кадры в подслое OAM, чтобы получить дополнительную информацию о состоянии канала (например, определить, какие кадры теряются из-за ошибок канала). Следующие конфигурации одинаковы для Switch1 и Switch2, если не указано иное.
Шаг 1: Войти в режим настройки
Switch# configure terminal
Шаг 2: Войти в режим настройки интерфейса и включить OAM remote loopback
Switch(config)# interface eth-0-9
Switch(config-if)# ethernet oam enable
Switch(config-if)# ethernet oam remote loopback supported
Switch(config-if)# exit
Шаг 3: Выйти из режима настройки
Switch(config)# end
Шаг 4: Запустить OAM remote loopback
Настройка на Switch1:
Switch# ethernet oam remote-loopback start interface eth-0-9
Шаг 5: Проверка
Показать результаты на Switch1:
Switch# show ethernet oam state-machine interface eth-0-9
State Machine Details:
--------------------------------
Local OAM mode: Active
Local OAM enable: Enable
Local link status: OK
Local pdu status: ANY
Local Satisfied: True
Local Stable: True
Remote Satisfied valid: True
Remote Stable: True
Local Parser State: Discard
Local Multiplexer State: Forward
Remote Parser State: Loopback
Remote Multiplexer State: Discard
Настройка Link Monitoring Event
Рисунок 17-3: EFM
Мы можем настроить верхний и нижний порог для функций мониторинга канала. Также можно настроить действие для отключения интерфейса в случае превышения одного из верхних порогов.
Следующие конфигурации и проверки выполняются на Switch1:
Шаг 1: Войти в режим настройки
Switch# configure terminal
Шаг 2: Войти в режим настройки интерфейса и установить пороги для ошибок пакетов
Switch(config)#interface eth-0-9
Switch(config-if)# ethernet oam link-monitor frame threshold high 5000 low 200 window 500
Switch(config-if)# ethernet oam link-monitor frame-seconds threshold high 600 low 200 window 9000
- Команда ethernet oam link-monitor frame threshold задаёт верхний и нижний пороги для ошибочных пакетов за период. Период определяется аргументом window 500, единица измерения — 100 миллисекунд, значение по умолчанию — 1 секунда. В данном случае верхний порог составляет 5000 пакетов, а нижний порог — 200 пакетов.
- Команда ethernet oam link-monitor frame-seconds threshold задаёт верхний и нижний пороги для секунд, в которые возникают ошибочные пакеты за период. Период определяется аргументом window 9000, единица измерения — 100 миллисекунд, значение по умолчанию — 100 секунд. В данном случае верхний порог составляет 600 секунд, а нижний порог — 200 секунд.
Шаг 3: Установить действие при достижении порога
Когда количество ошибочных пакетов превышает порог, настроенный на шаге 2, устанавливается статус интерфейса как error-disable.
Switch(config-if)# ethernet oam link-monitor high-threshold action error-disable-interface
Switch(config-if)# exit
Шаг 4: Выйти из режима настройки
Switch(config)# end
Шаг 5: Проверка
Switch#show ethernet oam status interface eth-0-9
eth-0-9
General:
-------
Mode: active
PDU max rate: 1 packets per second
PDU min rate: 1 packet per 1 second
Link timeout: 10 seconds
High threshold action: disable interface
Link fault action: no action
Dying gasp action: no action
Critical event action: no action
Link Monitoring:
----------------
Status: supported(on)
Frame Error:
Window: 500 x 100 milliseconds
Low threshold: 200 error frame(s)
High threshold: 5000 error frame(s)
Last Window Frame Errors: 0 Frame(s)
Total Frame Errors: 0 Frame(s)
Total Frame Errors Events: 0 Events(s)
Relative Timestamp of the Event: 0 x 100 milliseconds
Frame Seconds Error:
Window: 9000 x 100 milliseconds
Low threshold: 200 error second(s)
High threshold: 600 error second(s)
Last Window Frame Second Errors: 0 error second(s)
Total Frame Second Errors: 0 error second(s)
Total Frame Second Errors Events: 0 Events(s)
Relative Timestamp of the Event: 0 x 100 milliseconds
Настройка Remote Failure Detection
Рисунок 17-4: EFM
Можно настроить действие error-disable на интерфейсе, чтобы в случае возникновения критических событий на удалённой стороне (link fault, dying gasp и т.д.), интерфейс будет отключен.
Следующие конфигурации и проверки выполняются на Switch1:
Шаг 1: Войти в режим настройки
Switch# configure terminal
Шаг 2: Войти в режим настройки интерфейса и установить действие при удалённой неисправности канала
Switch(config)#interface eth-0-9
Switch(config-if)# ethernet oam remote-failure critical-event dying-gasp link-fault action error-disable-interface
Switch(config-if)# exit
Шаг 3: Выйти из режима настройки
Switch(config)# end
